Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
  • Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы
Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы

Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы

Product Details
Модель №.:
Лаборатория на чипе
Материал:
Стекло, ПММА, Пдмс
Модель:
Индивидуально
Соотношение ширины и глубины:
Индивидуально
Точность:
±2um
Транспортный пакет:
Картонная упаковка
Спецификация:
Индивидуально
Торговая марка:
Зегота
Источник:
КИТАЙ
HS -код:
8542399000
Производственные мощности:
10000 ПК/месяц
Payment & Shipping Terms
Количество мин заказа
1 000
Product Description

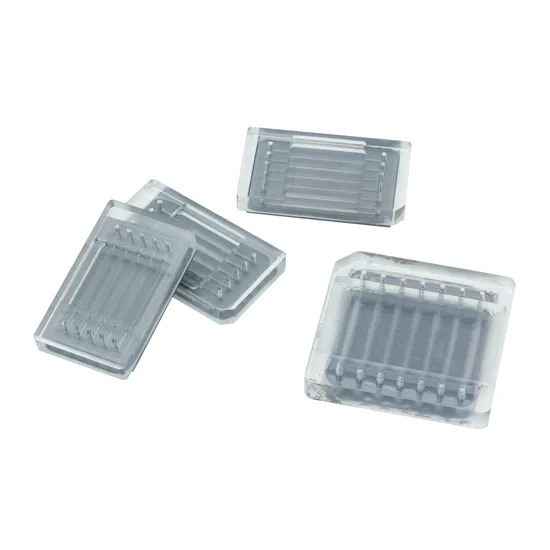

                                       Микрофлюидный чип


Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 0
Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 1


·ПродуктОписание
Microfluidics in the medical industry refers to the science and technology involved in the use of micro pipes (tens to hundreds of microns in size) to process or manipulate micro fluids (volume from skin to nano liter)Это новый междисциплинарный предмет, включающий химию, физику жидкостей, микроэлектронику, новые материалы, биологию и биомедицинскую инженерию.Из-за особенностей миниатюризации и интеграции, микрофлюидные устройства обычно называют микрофлюидными чипами, также известными как лаборатория на чипе и микрототальная аналитическая система.Раннее понятие микрофлюиды можно проследить до газового хроматографа, изготовленного на кремниевой пластине с помощью технологии фотолитографии в 1970-х годах., а затем разработан в микрофлюидный капиллярный электрофорез инструмент и микрореактор.Одной из важных характеристик микрофлюидов являются уникальные свойства жидкости в микромасштабной средеС помощью этих уникальных флюидных явленийМикрофлюидный может реализовать ряд микрофабрикации и микроманипуляции, которые трудно завершить с помощью обычных методовВ настоящее время считается, что микрофлюиды имеют большой потенциал развития и широкие перспективы применения в биомедицинских исследованиях.


· Применение
Термин "лаборатория на чипе" относится к миниатюрной микрофлюидной системе, которая позволяет проводить лабораторный анализ на одном чипе.химические и физические процессыОсновные применения в области лаборатории на чипе включают диагностику человека, анализ ДНК, химический синтез.

ZEGOTAпоставляет лабораторию на чип-компоненты из стекла, кварца и стекло-кремний композитных материалов.Эти компоненты используются как микрореакторы в области медицинской и фармацевтической технологии, а также в виде жидкостных чипов в области диагностики.Поскольку материалы стекло, кварц и сочетания стекло-кремния идеально подходят для этих применений,поскольку это материалы, которые могут выдерживать сложные условия окружающей среды, такие как:Они, тем не менее, демонстрируют высокую степень биосовместимости.Эти характеристики отчетливо отличают материалы от полимерных веществ, обычно используемых в этих областях применения.

Для создания жидкостных компонентов и биочипов LTF использует широкий спектр процессов структурирования, которые использовались в течение многих лет в области MEMS-оболочек, включая, например,микропесочничество и влажно-химическое структурирование стекла и кварцаПроизводство этих жидкостных чипов может быть осуществлено недорого на основе 6 "или 8" пластинок.

·Преимущество продукта

RApid прототипирование и итерация:
1. основные преимущества: это самое выдающееся преимущество 3D-печати. Дизайнеры могут непосредственно преобразовывать CAD-модели в физические прототипы чипов за несколько часов или дней.
2. ускорить НИОКР: нет необходимости ждать недель для изготовления масок, обработки форм (например, мягкой литографии PDMS) или передачи на аутсорсинг.новая версия может быть напечатана немедленно для тестирования, что значительно сокращает цикл оптимизации испытаний конструкции.
3. низкая стоимость проб и ошибок: быстрая итерация уменьшает затраты и риски по времени, связанные с неудачей одного проекта, и поощряет инновации и изучение более сложных структур.


Hвысокая степень свободы и сложности проектирования:
1. сложная трехмерная структура: традиционная технология литографии в основном хороша для изготовления двумерных плоских структур,в то время как 3D-печать может напрямую создать действительно сложные трехмерные микроканалы, смесители, клапаны, камеры (например, генераторы градиента, камеры клеточной культуры) и т. д. Эти структуры требуют чрезвычайно сложных многослойных процессов выравнивания и связывания в традиционных методах.
2. интегрированное производство: корпус чипа, соединитель (соединитель Рура, интерфейс трубы),и даже встроенные компоненты (такие как сенсорная скоба и прототип электрода) могут быть напечатаны одновременно, чтобы уменьшить этапы сборки и улучшить герметичность и надежность всей структурыЭто позволяет избежать утечек или проблем с выравниванием, вызванных связыванием между слоями чипов в традиционном методе.
3. настройка и персонализация: легко реализовать уникальный дизайн каждого чипа, особенно подходящий для персонализированного медицинского лечения,Специальные экспериментальные потребности или небольшое производство на основе индивидуальных партий.


Rрасходы (особенно на НИОКР и малые партии):
1- более низкий порог оборудования: не требуется дорогостоящее оборудование для чистых помещений, литографические машины, плазменные машины и другое крупномасштабное профессиональное оборудование.3D принтер с достаточной производительностью может работать в обычной лабораторной среде.
2. уменьшить отходы материалов: это относится к аддитивному производству, которое обычно отходит меньше материалов, чем уменьшенное производство (например, фрезирование).
3. затраты на рабочую силу: операция относительно проста, а требования к профессиональной подготовке операторов ниже, чем для традиционной микронанообработки.



·Производство
Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 2
Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 3

Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 4
Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 5









·Проектирование и производство микрофлюидов

1- спрос покупателей на серийное производство микрофлюидных чипов
Заказчик выдвинул требование о серийном производстве микрофлюидной формовки с помощью инъекции микрочипов:
1) Заказчик предоставляет чертежи микрофлюидных чипов.техники оценивают чертежи дизайна чипа и определяют чертежи дизайна чипа с клиентом.
2) Заказчик предоставляет функции, которые должны быть реализованы чипом. Техники Hanhao проектируют чип в соответствии с функциями, оценивают реализацию функций чипа,и определить чертежи дизайна чипа с клиентом.
2.Оценка осуществимости открытия формы для инъекций
Согласно чертежам чипа, проводится техническая оценка разработки формы для впрыска, например, внешний вид, материал, общая толщина, размер канала, соотношение глубины ширины,точность измерений, толерантность, поверхностная отделка микрофлюидного чипа, направление входа формы, расположение продукта в форме, расположение пальца для удаления продукта,и последующее уплотнение чипаВо всех аспектах оценивается целесообразность открытого формования с помощью впрыска.
3Подписать договор купли-продажи
После оценки определяется, что впрыску можно открыть в соответствии с потребностями клиента, и с ним может быть подписан контракт.
4Проектирование и разработка форм
В соответствии с требованиями заказчиков, на основе опыта производства партий микрожидкостных микрочипов для инъекционного формования, была проведена всеобъемлющая предварительная оценка конструкции формы.Согласно данным оценки плесени на ранней стадии, техническая группа провела проектирование пути охлаждения формы, дизайн расположения ворот продукта, дизайн удаления продукта из формы, дизайн формы с двумя или тремя пластинами, дизайн слайдера формы,и конструкция выхлопных отверстий.
5Обработка плесени
Импортированные высокоскоростные станки обработки с помощью ЧПУ Makino v331 и v56i и другое импортируемое оборудование используются для обработки форм для обеспечения точности обработки деталей форм.


·Краткое введение
Zhejiang zegota Precision Technology Co., Ltd является поставщиком универсальных решений для высокоточной микро-нано 3D-печати.производство и производство ультрафиолетовых отвергаемых 3D-принтеров и микронано-3D-принтеровВ настоящее время компания насчитывает более 200 человек, а на долю персонала НИОКР приходится более 30%.
Точность оборудования 3D-печати компании составляет 2 мкм, 5 мкм, 10 мкм, 20 мкм и т. д., а материалы печати - смола PP, алюминий, циркония, керамика из карбида кремния и т. д.,может одновременно удовлетворять требованиям различных применений в точности продукта и свойствах материала.
Zhejiang zegota Precision Technology Co., Ltd. Технология микросканирования субпикселей решает проблему использования импортных источников света для микронано 3D печати (микростериолитография),реализует полную локализацию всего набора оборудования 3D-печати, и предоставляет новые решения для нашей аэрокосмической, медицинской медицины, полупроводников, 5G антенны и других областей в области микро-нанообработки.



Лаборатория по чипам 3D-печати Медицинские микрофлюидные системы 6
